Tugas Pendahuluan Modul 3
Percobaan 3 Kondisi 2
1. Prosedur
[Kembali]1. Rangkai komponen sesuai percobaan dan kondisi yang dipilih.
2. Buat program menggunakan Arduino IDE.
3. Transfer program yang telah dibuat ke Arduino yang ada di Proteus.
4. Uji coba program di simulasi sesuai dengan kondisi yang diinginkan.
5. Proses selesai setelah uji coba berhasil dilakukan.
2. Hardware dan Diagram Blok
[Kembali]
a. Hardware
1. Modul Arduino Uno
spesifikasi:

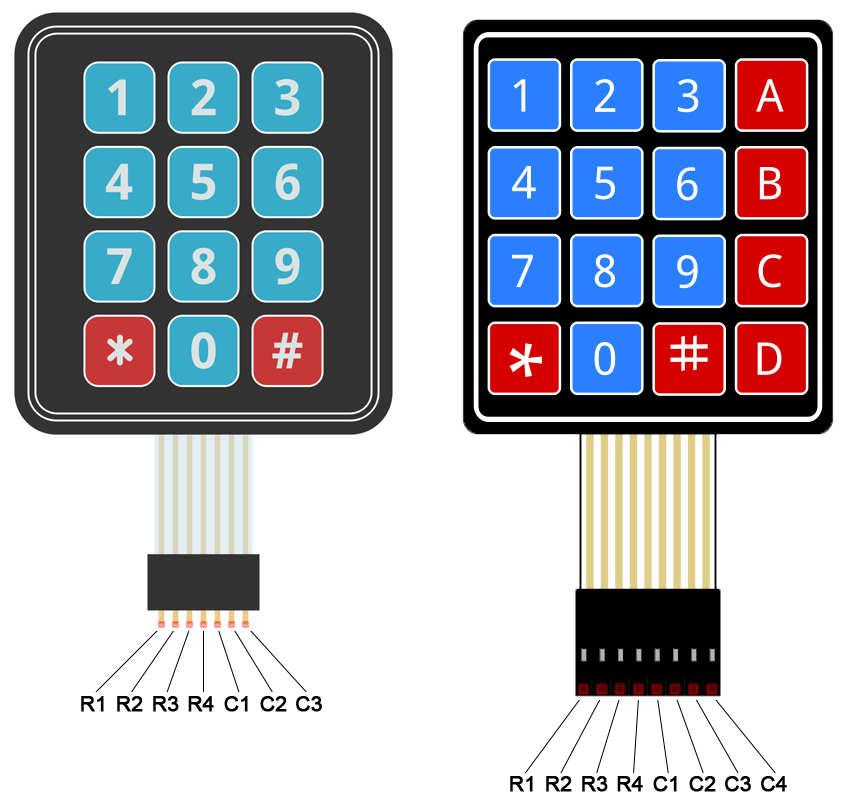

2. Keypad
3. LCD
spesifikasi:
Tampilan 2 baris @ 16 karakter, 5 x 8 pixel
Display controller: HD44780 (standar industri LCD)
Dilengkapi lampu latar warna biru/hijau/kuning
Sudut pandang lebar dengan tingkat kontras yang dapat diatur dan terlihat jelas
Tegangan kerja: 5V DC
Dimensi modul: 80 x 36 x 12 mm
Dimensi layar tampilan: 64,5 mm x 16 mm
b. diagram blok
3. Rangkaian Simulasi dan Prinsip Kerja [Kembali]
a. Flowcharth
A. MASTER
B. SLAVE
b. Listing Program
_____Master:________
//Master Arduino
#include <Keypad.h>
#include <Wire.h>
const byte ROWS = 4;
const byte COLS = 3;
char keys[ROWS][COLS] = {
{'9', '8', '7'},
{'6', '5', '4'},
{'3', '2', '1'},
{'*', '0', '#'},
};
char rowPins[ROWS] = {9, 8, 7, 6};
char colPins[COLS] = {5, 4, 3};
Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);
void setup()
{
Wire.begin(); // join i2c bus (address optional for master)
}
//byte x = 0;
void loop(){
char key = keypad.getKey();
if (key) {
Wire.beginTransmission(4); // transmit to device #4
Wire.write(key);
Wire.endTransmission(); // stop transmitting
}
}
____Slave:____
//Slave Arduino
#include <LiquidCrystal.h>
#include <Wire.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // Sesuaikan pin sesuai dengan koneksi LCD
void setup()
{
lcd.begin(16, 2);
Wire.begin(4); // join i2c bus with address #4
Wire.onReceive(receiveEvent); // register event
Serial.begin(9600); // start serial for output
}
void loop()
{
delay(100);
}
// function that executes whenever data is received from master
// this function is registered as an event, see setup()
void receiveEvent(int howMany)
{
char c = Wire.read(); // receive byte as a character
Serial.println(c); // print the character
lcd.clear();
lcd.setCursor(0, 1);
lcd.print(c);
delay(100);
}
5. Kondisi
[Kembali]
Percobaan 2 Kondisi 3
-> key 1 - 9 menampilkan karaktaer nomor 9 - 1 secara berurut di kolom kedua LCD
5. Video Simulasi
[Kembali]
Download HMTL Klik disini
Download Simulasi Rangkaian Klik disini
Download Program SLAVE Klik disini
Download Program MASTER Klik Disini
Download Video Simulasi Klik disini
Download Datasheet ARDUINO UNO klik disini
Download Datasheet lcd Klik disini
